熱電堆傳感器

熱電堆傳感器的結構主要是由輻射接收面分為若干塊，每塊接一個熱電偶然后把它們串聯起來，就構成熱電堆。按用途不同可按照實用的熱電堆可以制成細絲型和薄膜型，亦可制成多通道型和陣列型器件。熱電偶的優點是具有結實耐用且價格低廉，使用方便和覆蓋溫度范圍寬廣，故被廣泛地用作為溫度傳感器。

熱電堆紅外傳感器是屬于非接觸式測量的應用，物體會發出輻射，進入熱電堆里面的上面由硅芯片上面的一個熱電偶，熱電偶可以吸收這些紅外的能量并產生和輸出電信號。所測量的物體的溫度越高所產生的紅外能量就越多。

像這類非接觸式的溫度測量傳感器方式通用在市場上的應用主要是做耳溫槍和額溫槍，還有一些家用電器上面，如微波爐和干衣機，在工業上會用在復印機和打印機等等產品上。

在溫度測量的應用中，我們通常會用到熱電堆的紅外傳感器或者是NTC溫度傳感器，那么這兩類傳感器有什么不一樣的使用方式。

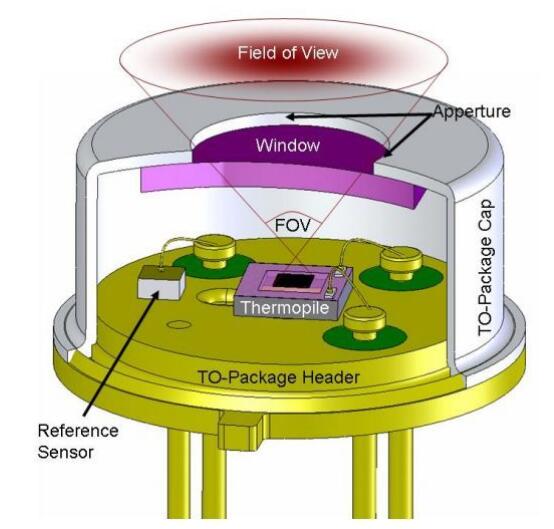

熱電堆傳感器的圖解如下：


一般采用金屬外殼封裝，物料的紅外射線經過表面的濾光片進入到里面的熱電堆電偶上，再經過信號感應轉換成電信號。

NTC溫度傳感器

NTC是一種熱敏電阻型的傳感器，屬于負溫度系數的產品，也就是隨著溫度的升高，本身的阻值會變小。NTC是使用陶瓷/金屬的復合材料的電阻特性測量溫度的傳感器。

NTC溫度傳感器產品圖片如下圖：

NTC的溫度傳感器是屬于接觸式的測量應用，是直接對物體的溫度進行采集，然后測量得出電信號，再計算成溫度值。這類NTC的傳感器在市場上也有廣泛的應用，它也可以做成人體溫度測量的數字溫度計，也可以應用在醫療行業中的一些透析設備，病患監護等。在家用電器中也有應用，像干衣機，烤箱和咖啡機等，在工業上應用在中央空調和制冷設備等，在汽車行業和航空航天上面也有應用。
